剪叉式液壓升降平臺結構組成及工作原理

（一）、剪叉式液壓升降平臺結構

固定液壓升降平臺由機械、液壓傳動系統(tǒng)和電器控制系統(tǒng)三大部分組成。其主要組成結構

剪叉式液壓升降平臺結構圖

1. 臺面

2. 剪架

3. 液壓油缸

4. 底架

5. 液壓站

6. 電控裝置

7. 搭板

（二）、剪叉式液壓升降平臺基本工作原理

按住上升控制按鈕SB1，KM閉合，電機運轉，液壓泵工作，高壓油經(jīng)油管注進油缸工作腔，為液壓升降平臺升起提供動力，平臺上升，當達到最高高度時，行程開關SQ1斷開，電機停止運轉，平臺停止上升；按住下降控制按鈕SB2，接通電磁閥YV,平臺在自重的作用下，慢慢下落。其電器和液壓工作原理圖:如下

剪叉式液壓升降平臺電器原理圖

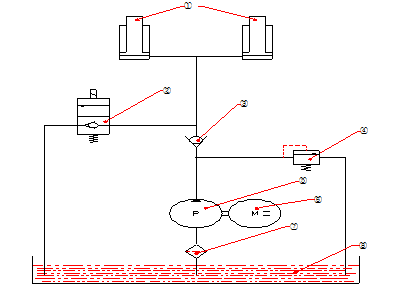

剪叉式液壓升降平臺液壓原理圖

1. 油缸

2. 卸荷閥

3. 單向閥

4. 溢流閥

5. 齒輪泵

6. 電機

7. 濾油器

8. 油箱
